Модельное производство оснастки.
От чертежа до готового комплекта.
Модельное производство оснастки начинается с понимания вашей технологии литья. Согласуем материал, состав комплекта и требования к готовому изделию: модели, стержневые ящики и вспомогательные элементы.
6 этапов изготовления модельной оснастки
От исходных данных до отправки комплекта. Визуализации поясняют каждый этап работы с модельным комплектом.

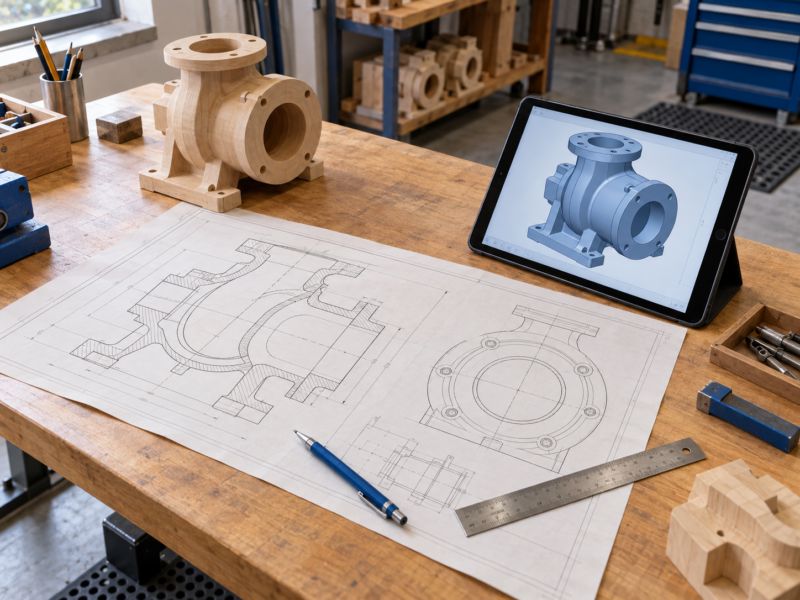

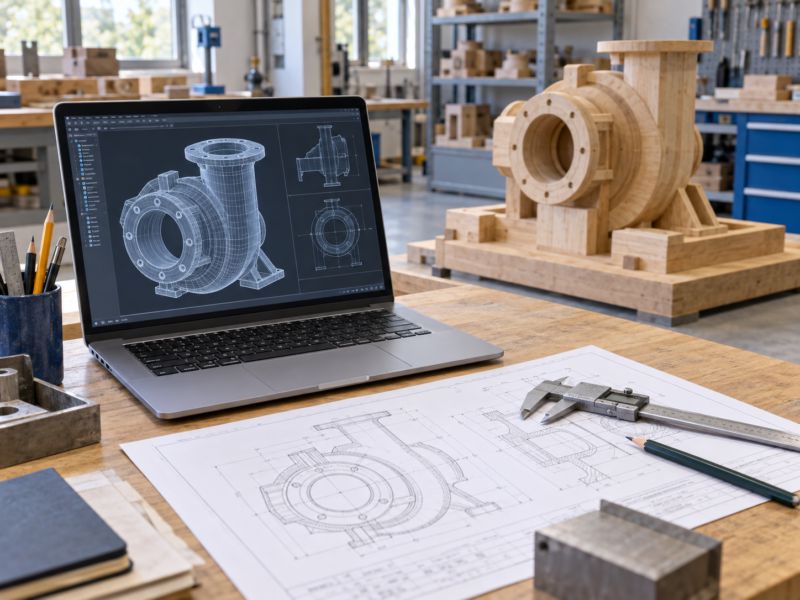

Визуализация этапа 1 ЭТАП 01Изучаем задачу и документацию
Рассматриваем чертежи и 3D-модели. Уточняем материал отливки, способ формовки, серийность и важные параметры. Если документы противоречат друг другу, согласуем изменения до изготовления.
Результат этапаСогласованные исходные данные для расчёта.

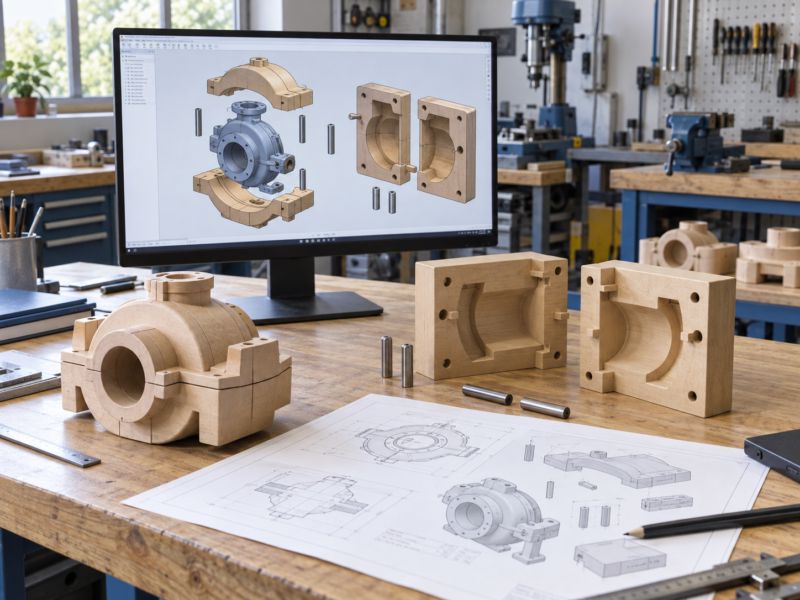

Визуализация этапа 2 ЭТАП 02Определяем состав модельного комплекта
Обсуждаем, какие модели, стержневые ящики и вспомогательные элементы нужны для вашей технологии. Согласуем разъёмы, взаимное положение частей и требования к извлечению модели.
Результат этапаПонятный состав заказа и требования к конструкции.

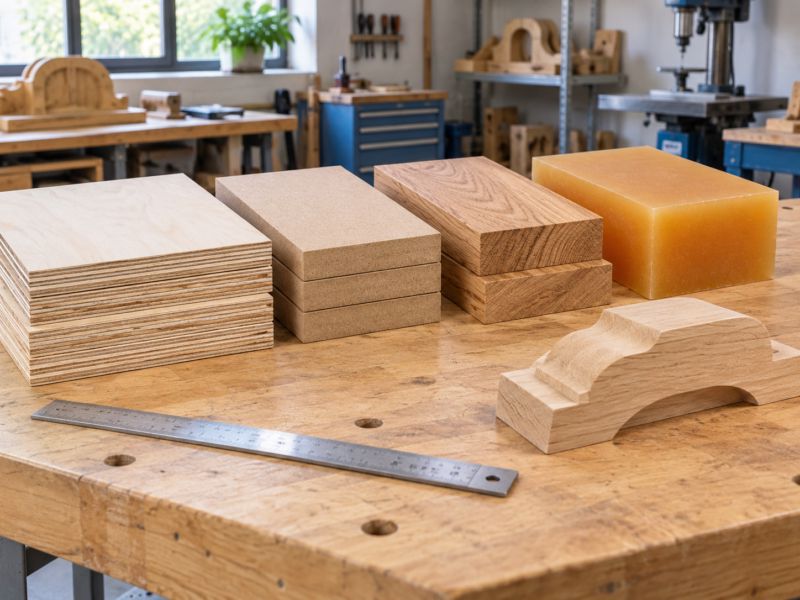

Визуализация этапа 3 ЭТАП 03Согласуем материал и стоимость
Выбираем древесину, фанеру, МДФ или модельный пластик с учётом серии и условий формовки. При необходимости рассматриваем комбинированное исполнение. Стоимость и сроки определяем по согласованному заданию.
Результат этапаСогласованные материал, цена и срок изготовления.

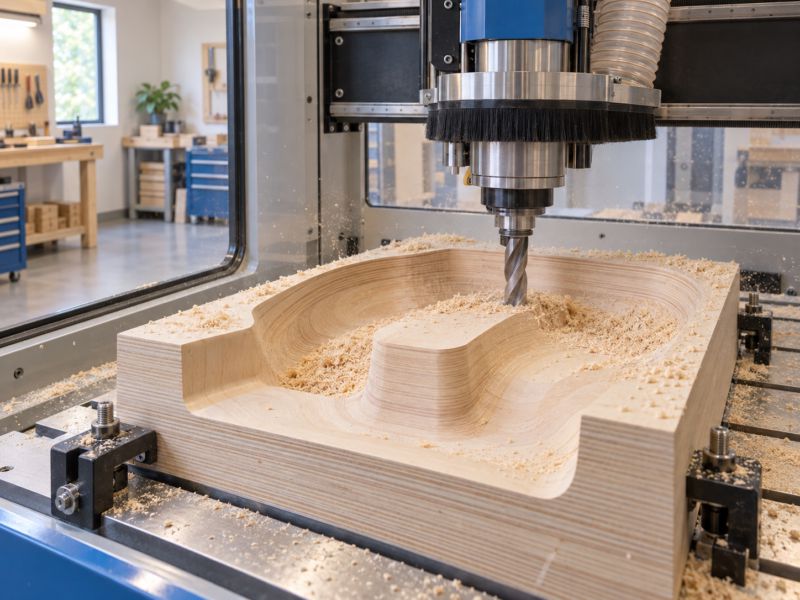

Визуализация этапа 4 ЭТАП 04Изготавливаем элементы оснастки
Изготавливаем детали комплекта по утверждённой документации. Способ обработки, соединения и покрытие выбираем под геометрию и требования проекта. Существенные изменения обсуждаем с заказчиком.
Результат этапаЭлементы модели и стержневых ящиков для сборки.

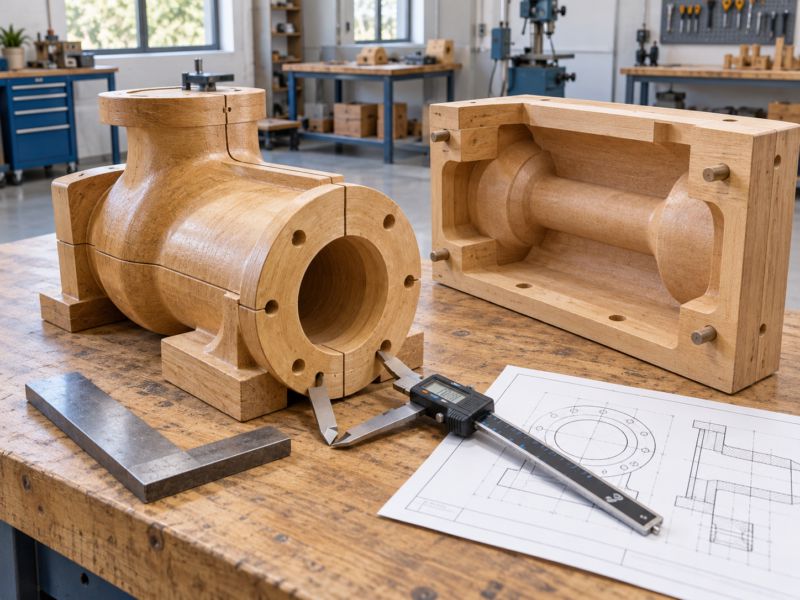

Визуализация этапа 5 ЭТАП 05Собираем и проверяем комплект
Собираем модельную оснастку, проверяем геометрию и сопряжение частей по техническому заданию. Порядок приёмки и необходимые измерения согласуем до заказа.
Результат этапаГотовый комплект с согласованной процедурой приёмки.

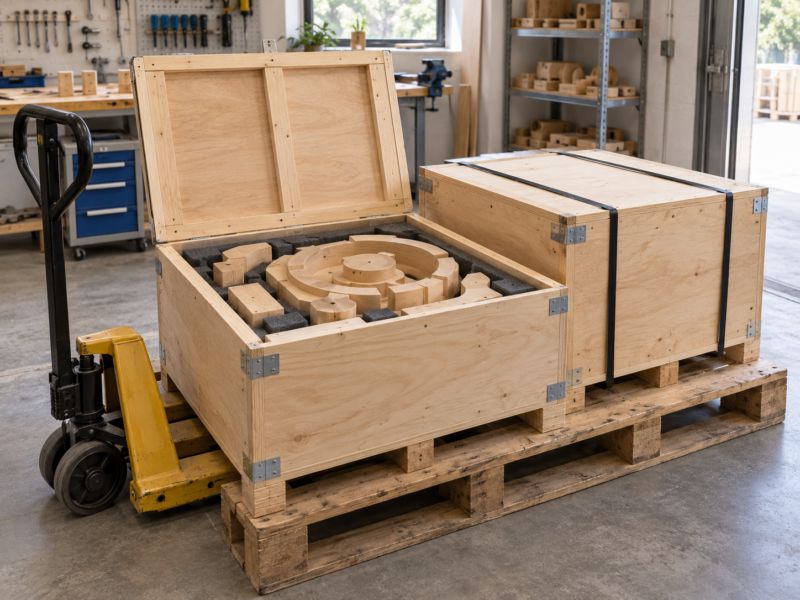

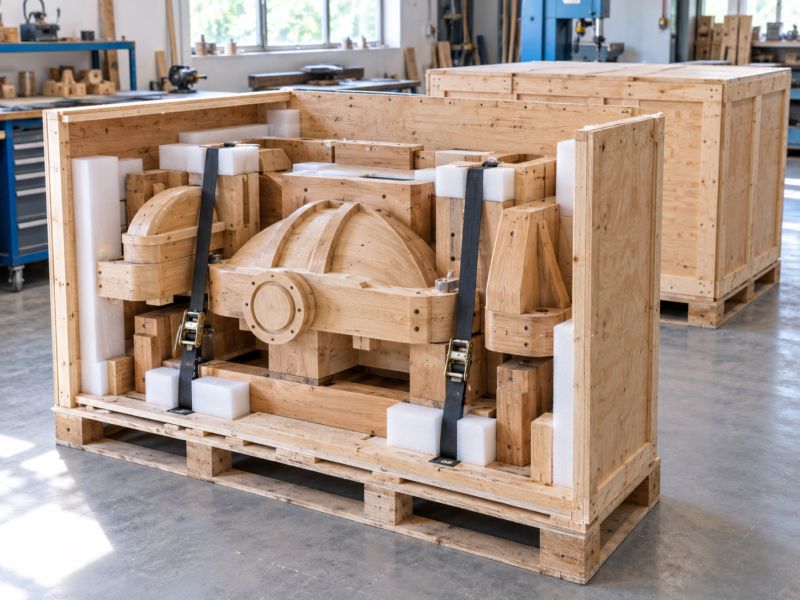

Визуализация этапа 6 ЭТАП 06Упаковываем и отправляем
Подбираем упаковку под конструкцию, габариты и маршрут. Доступны самовывоз, доставка нашей машиной или транспортной компанией. Поставки в Россию, Европу и Азию обсуждаем с учётом места назначения.
Результат этапаУпакованная оснастка и согласованный способ получения.
Команда «Урал Металлург»
Начните с чертежа, 3D-модели или описания детали. Если параметры пока неизвестны, обсудим их вместе.
Отправить проект на расчётМатериалы и виды модельной оснастки
Материал выбираем по геометрии, серийности и условиям эксплуатации. Состав комплекта фиксируем в техническом задании.
Изготовление деревянной оснастки под заказ
Деревянная модельная оснастка под литьё по чертежам и 3D-моделям. Подбираем древесину или композитный материал под геометрию, серию и условия формовки.
Подробнее о решении РЕШЕНИЕ ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВАПластиковая модельная оснастка
Оснастка из модельных пластиков для серийного производства. Выбор материала и конструкции — с учётом геометрии изделия и технологии формовки.
Подробнее о решении ГАБАРИТЫ · СОСТАВ КОМПЛЕКТА · ЛОГИСТИКАКрупногабаритная модельная оснастка
Изготовление оснастки для крупных отливок: от анализа размеров и разъёмов до согласования конструкции, упаковки и доставки.
Подробнее о решении ГЕОМЕТРИЯ · РАЗЪЁМЫ · КОНТРОЛЬМодельная оснастка со сложной геометрией
Лопатки, переходы, криволинейные поверхности и составные модели. Изготавливаем оснастку по согласованным чертежам и пространственной геометрии.
Подробнее о решенииДерево или модельный пластик?
Сравниваем материалы по одной задаче. Конкретный ресурс и требования к эксплуатации определяются в техническом задании.
| Критерий | Деревянная оснастка | Пластиковая оснастка |
|---|---|---|
| Типичные задачи | Опытные и небольшие партии | Повторяющаяся формовка и серийное производство |
| Выбор материала | Древесина, твёрдые породы, композиты | Модельный пластик под условия работы |
| Что учитывать | Подготовку древесины, конструкцию, покрытие и хранение | Характеристики пластика, нагрузки и обработку поверхности |
| Расчёт | По геометрии, составу комплекта, серийности и требованиям производства | |
Пришлите чертёж.
Обсудим решение.
Россия, Европа и Азия. Стоимость и сроки — после изучения проекта.
